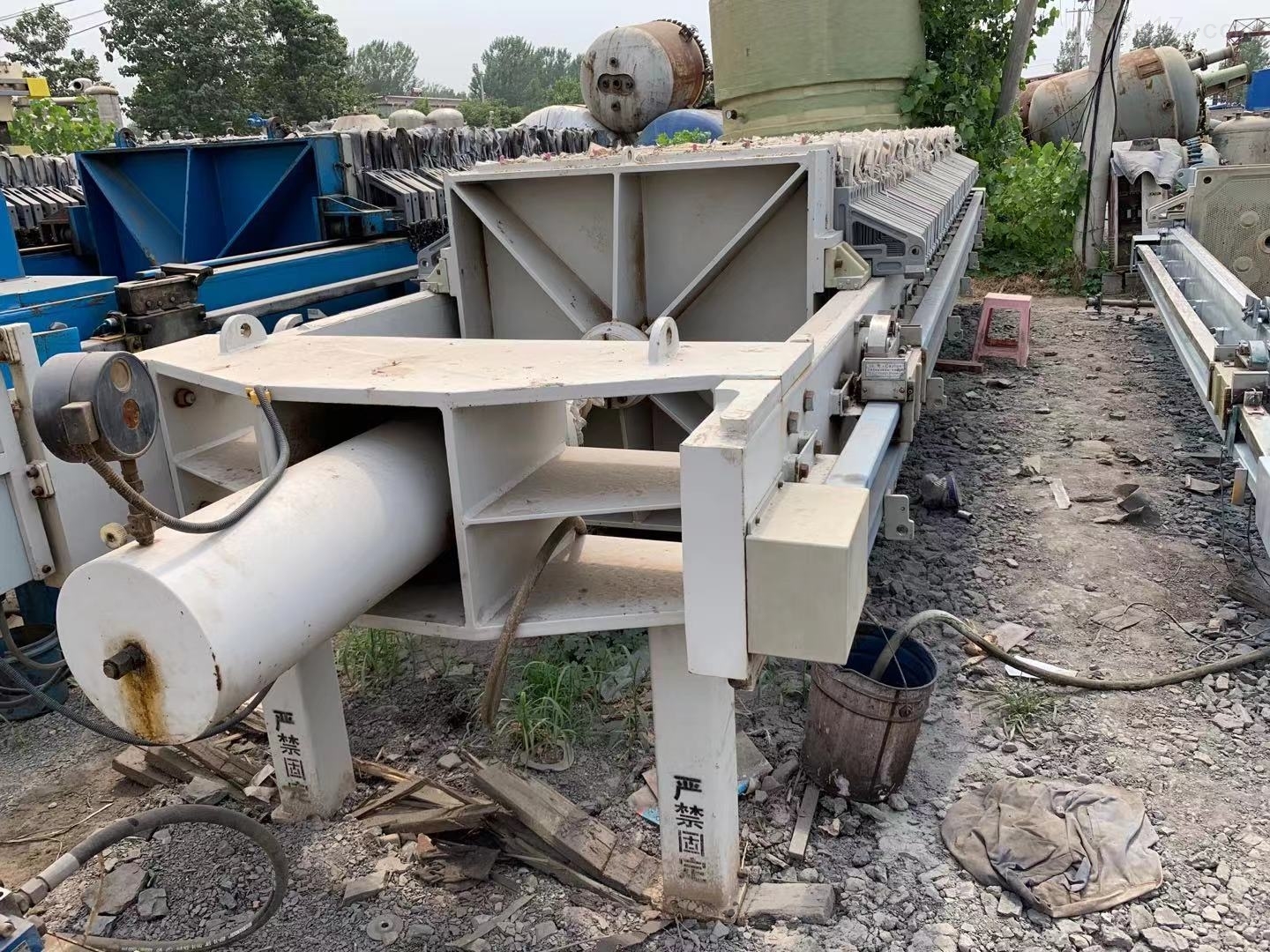

出售二手30~500方自动拉板板框压滤机

出售二手30~500方自动拉板板框压滤机

简要描述:出售二手30~500方自动拉板板框压滤机
是利用滤布两边的压力差,迫使物料中的绝大部分水份透过滤布,流出机体外,而物料被阻隔在滤室内形成滤饼,以达到过滤的目的。由于在过滤过程中滤布两边存在着较大的压力差,提高了过滤速度降低了滤饼的含水,且采用特制滤布,使得滤液纯清,过滤效果比真空过滤机要好得多。

更新时间:2021-08-11

访问次数:122

厂商性质:经销商

详情介绍

出售二手30~500方自动拉板板框压滤机

工作原理:

厢式压滤机工作原理是由滤板排列组成滤室(滤板两侧凹进,每两块滤板组合成一厢形滤室)。
滤板的表面有麻点和凸台,用以支撑滤布。滤板的中心和边角上有通孔,组装后构成完整的通道,能通入悬浮液、洗涤水和引出滤液。滤板两侧各有把手支托在横梁上,由压紧装置压紧滤板。滤板之间的滤布起>密封作用。
在输料泵的压力作用下, 将需要过滤的物料液体送进各滤室,通过过滤介质(根据不同行业选择合适的滤布),将固体和液体分离。在滤布上形成滤渣,直至充满滤室形成滤饼。滤液穿过滤布并沿滤板沟槽流至下方出液孔通道,集中排出。过滤完毕,可通入清洗涤水洗涤滤渣。洗涤后,有时还通入压缩空气,除去剩余的洗涤液。过滤结束后打开压滤机卸除滤饼(滤饼储存在于相邻两个滤板间),清洗滤布,重新压紧板滤开始下一工作循环。

机架部分

机架部分是机器的主体,用以支撑过滤机构,连接其它部件。它主要由止推板、压紧板、油缸体和主梁等部件组成。机器工作时,油缸体内的活塞推动压紧板,将位于压紧板与止推板之间的滤板、隔膜板、滤布压紧,以保证带有压力的料浆在滤室内进行加压过滤。

过滤部分

1.过滤部分是由按一定次序排列在主梁上的滤板、夹在滤板之间的滤布、隔膜滤板组成,滤板、滤布与隔膜滤板的相间排列,形成了若干个独立的过滤单元──滤室过滤开始时,料浆在进料泵的推动下,经止推板上的进料口进入各滤室内,并借进料泵产生的压力进行过滤。由于滤布的作用,使固体留在滤室内形成滤饼,滤液由水嘴 (明流)或出液阀(暗流)排出(水嘴规格见附表一)。若需洗涤滤饼,可由止推板上的洗涤口通入洗涤水,对滤饼进行洗涤;若需要较低含水率的滤饼,同样可从洗涤口通入压缩空气,穿过滤饼层,以带走滤饼中的部分水分(适用于Uk机型)。若从进气口通入压缩空气或高压液体,鼓动隔膜,对滤饼进行压榨,可进一步降低滤饼的含水率
2.在压滤机使用过程中,滤布起着关键的作用,其性能的好坏,选型的正确与否直接影响着过滤效果。所使用的滤布中,最常见的是由合成纤维纺织而成,根据其材质的不同可分为涤纶、维纶、丙纶、锦纶等几种。
3.除此之外,常用的过滤介质还包括棉纺布、无纺布、筛网、滤纸及微孔膜等,根据实际过滤要求而定。

拉板部分

1.自动拉板部分
自动拉板部分由液压马达、机械手、传动机构和暂停装置等组成。液压马达带动传动链条从而带动机械手运动,将隔膜板、滤板逐一拉开。机械手的自动换向是靠时间继电器(KT1、KT2)设定的时间(2-3秒)来控制的。暂停装置可随时控制拉板过程中的停、进动作,以保证拉板机构拉板卸料的顺利实现。
2.手动拉板部分
采用人工手动依次拉板卸料。


液压部分

液压部分是驱动压紧板压紧或松开滤板的动力装置,配置了柱塞泵及各种控制阀。压紧滤板时,按下“压紧"按钮,电机启动,活塞杆前移,压紧滤板;当油压上升到电接点压力表的上限值时,电接点压力表上限接通而停泵;此时,压滤机即进入自动保压状态;当油压降至电接点压力表调定的下限值时,柱塞泵重新启动以保证过滤所需工作压力;回程时,按下“回程"按钮,电机启动,活塞杆带动压紧板回程,滤板松开;按下“拉板"按钮,机械手自动往复拉板,当拉完最后一块板时,装在止推板主梁上的行程开关被触动,机械手自动回程,当机械手回至起始位置时,触动行程开关而自动停止

电控部分

电控部分是整个系统的控制中心。具体原理请参看厂家提供的电气系统图。


出售二手30~500方自动拉板板框压滤机
